隨著政府和市民對室內環境污染問題的了解和重視，以及科學檢測及采樣技術的發展，在全新的《民用建筑工程室內環境污染控制標準》GB50325-2020中，關于室內污染物控制及檢測部分做出了重要調整，2020年8月1日正式實施。對比舊版新增了甲苯、二甲苯兩個污染物參數，調整了使用面積大于1000m2的房間檢測點數設置，對幼兒園、學校教室、學生宿舍等裝飾提出了更加嚴格的污染控制要求。

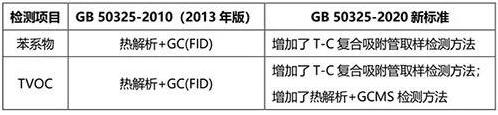

表1.GB 50325-2020的主要檢測方法變化
解決方案 熱解吸+GCMS檢測室內苯系物及TVOC

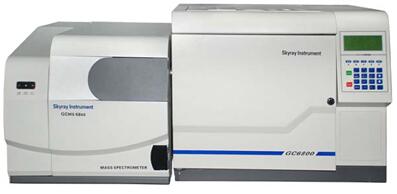

圖1.
GC-MS 6800氣相色譜質譜聯用儀外觀圖
使用天瑞儀器GC-MS6800，配合復合吸附管采集室內空氣中的苯系物和VOCs，將吸附管置于熱脫附儀器中，經氣相色譜分離后，用質譜進行檢測。通過與待測目標物標準質譜圖相比較和保留時間進行定性定量，可應對室內空氣中苯系物和16種TVOC（間對二甲苯計計為一個峰）的檢測。各化合物分離度良好，線性相關系數R均大于0.9990，可以完全滿足新標準的檢測要求。
圖2.苯系物部分化合物曲線
圖3.TVOC部分化合物曲線

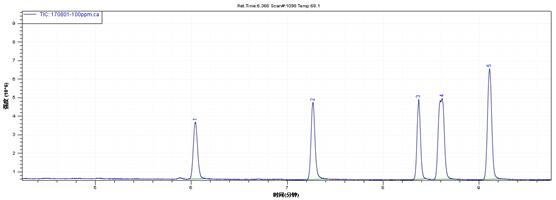

圖4. 苯系物總離子流色譜圖
1 .苯 2.甲苯 3.乙苯 4.對/間二甲苯 5.鄰二甲苯

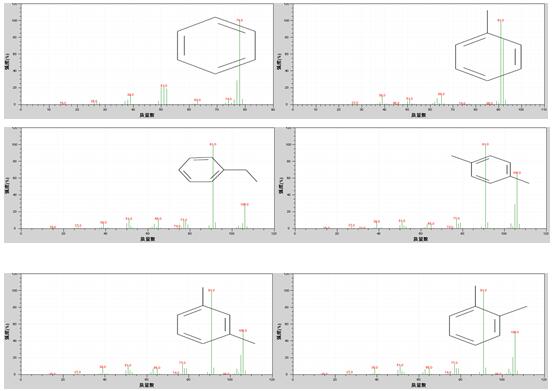

圖5. 苯系物質譜圖

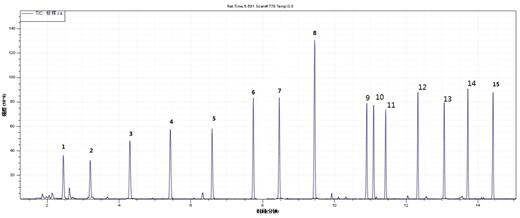

圖6. TVOC標準溶液色譜圖
1.正己烷 2.苯 3.三氯乙烯 4.甲苯 5.辛烯 6.乙酸丁酯 7.乙苯 8.對（間）二甲苯 9.鄰二甲苯 10.苯乙烯 11.壬烷 12.異辛醇 13.十一烷 14.十四烷 15.十六烷
表2. 各目標物的重復性
|
序號
|
目標物
|
保留時間（RSD%）
|
峰面積（RSD%）
|
|
1
|
正己烷
|
0.27
|
5.38
|
|
2
|
苯
|
0.18
|
7.10
|
|
3
|
三氯乙烯
|
0.13
|
4.29
|
|
4
|
甲苯
|
0.06
|
5.55
|
|
5
|
辛烯
|
0.26
|
6.61
|
|
6
|
乙酸丁酯
|
0.07
|
6.72
|
|
7
|
乙苯
|
0.06
|
7.57
|
|
8
|
對間二甲苯
|
0.06
|
7.96
|
|
9
|
鄰二甲苯
|
0.05
|
7.49
|
|
10
|
苯乙烯
|
0.06
|
6.91
|
|
11
|
壬烷
|
0.05
|
6.51
|
|
12
|
異辛醇
|
0.05
|
5.21
|
|
13
|
十一烷
|
0.05
|
5.20
|
|
14
|
十四烷
|
0.06
|
5.80
|
|
15
|
十六烷
|
0.05
|
5.73
|
解決方案 熱解吸+GC（FID）檢測室內苯系物及TVOC
圖7. GC6800 PLUS氣相儀外觀圖
《GB
50325-2020民用建筑工程室內環境污染控制標準》規定也可使用熱解吸+GC（FID）檢測室內苯系物及TVOC。
使用天瑞儀器GC6800PLUS，配合復合吸附管采集室內空氣中的苯系物和VOCs，將吸附管置于熱脫附儀器中。經氣相色譜分離后，用FID檢測。通過與待測目標物標準保留時間進行定性定量，可應對室內空氣中苯系物和16種TVOC（間對二甲苯計做一個峰）的檢測，各化合物分離度良好，線性相關系數R均大于0.9990，可以完全滿足新標準的檢測要求。
圖8. 苯系物部分化合物曲線
圖9. TVOC部分化合物曲線
圖10. 苯系物氣相色譜圖
1.苯 2.甲苯 3. 乙苯 4. 對/間二甲苯 5. 鄰二甲苯
圖11 . TVOC標準溶液氣相色譜圖
1.正己烷 2.苯 3.三氯乙烯 4.甲苯 5.辛烯 6.乙酸丁酯 7.乙苯 8.對（間）二甲苯9.鄰二甲苯 10.苯乙烯 11.壬烷 12.異辛醇 13.十一烷 14.十四烷 15.十六烷
解決方案 室內甲醛檢測

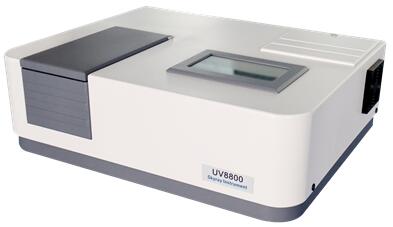

圖12.紫外可見分光光度計UV-8800
《GB 50325-2020民用建筑工程室內環境污染控制標準》規定使用紫外可見分光光度法對人造木材及其制品、涂料、膠粘劑、水性處理劑及其它材料中游離甲醛釋放量進行測試。
UV-8800是天瑞儀器精心打造的一款高性價比紫外-可見分光光度計，具有穩定的雙光束光學系統，可提供190nm~1100nm的波長范圍， 0.5nm~6nm連續可變（間隔0.1nm）的光譜帶寬， 0.05、0.1、0.2、0.5、1、2 nm六種不同的波長掃描間隔，可進行光度測量、多波長測量、波長掃描、時間掃描、定量分析等多種測量方法，廣泛應用于醫藥衛生、臨床檢測、生物化學、石油化工、環保監測、食品生產和質量控制等部門，還可作為大專院校和中學相關課程的教學演示和實驗儀器。

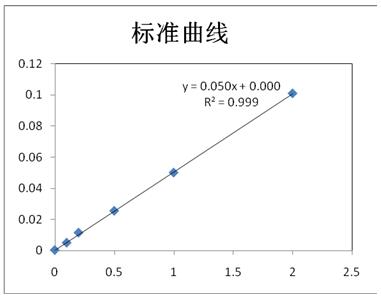

圖13.甲醛校準曲線
表3. 水性涂料中游離甲醛含量測試結果
|
稱樣量
|
定容體積（mL）
|
含量（mg/kg）
|
回收率（%）
|
|
0.54
|
100
|
7.36
|
92.2%
|
參考文獻
[1] GB 50325-2020 民用建筑工程室內環境污染控制標準
[2] HJ 644-2013 環境空氣 揮發性有機物的測定 吸附管采樣-熱脫附/氣相色譜-質譜法
[3] GB/T 31106-2014 家具中揮發性有機化合物的測定
[4] GB/T 18883-2002 室內空氣質量標準
[5] GB/T 31106-2014 室內裝飾裝修材料木家具中有害物質限量
